性能测试板卡

为了对被测设备性能进行定量的测试分析，以保证其运行的稳定度及可靠度，锘华仪器推出了基于通用测试平台的一体化性能测试解决方案，通用平台包括便携式"狼烟"测试平台、手持式LXI分布式测试平台、全尺寸上架式测试平台等通用测试平台。测试平台可适配锘华仪器自研的各种性能测试模块，包括综合射频分析卡、射频信号发生器卡、光纤数据总线分析卡、各种高速数据总线分析卡、各种常速总线分析卡、负载阵列卡等。

平台展示

（1）综合射频分析卡

综合射频分析卡用以测量射频信号的功率和频率参数。板卡集成内部实时频谱分析逻辑，在采集数据的同时在后台做大量的实时运算，保证分析信号不会被遗漏。射频分析卡还具有灵活可调的触发电平和触发方式，与快速准确的宽带信号功率识别功能，以完成不同无线通信协议信号的抓取与分析。可应用在通信、雷达、电子对抗领域的信号侦测与分析过程中。

特性

· 能够对 VU、HF 频段内的信号功率进行精确测量
· 能够对 L 频段内的信号频点进行精确测量
· 可解调 AM、FM、MSK、TCM、BPSK、16QAM、64QAM、SCFDE、QPSK、GMSK
· 频率范围：5kHz-6GHz
· 分辨率带宽范围：2Hz-5MHz
· 频谱分析底噪：-156dbm/Hz
· 扫描模式：连续，单次（触发功率阈值可调）
· 测量范围 fc≥10MHz；显示平均噪声电平至 +20dbm
· 最大安全输入电平：+27dbm（平均连续功率，衰减≥10db）
· 输入衰减范围：0-30db，步进为 1db
· 标准 3U PXIe 板卡，符合 PCI Express Gen 2.0 规范，板卡尺寸为 160mm*100mm*20mm
· 可为用户定制开发应用，并提供应用接口 API，便于二次开发
· 支持 Win 7、Win10 与 Linux 操作系统

（2）负载阵列卡

负载阵列卡用以测试被测设备输出的数字信号和模拟信号接口的驱动能力，同时测量其输出信号参数。负载阵列卡采用被动元件作为负载，并通过 ADC 来测量被测设备加载在负载上的信号波形。

特性

· 通道数：32 路
· 最大功率：≤5W
· 最大电压：≤36V
· 标准 3U PXIe 板卡，符合 PCI Express Gen 2.0 规范，板卡尺寸为 160mm*100mm*20mm
· 可为用户定制开发应用，并提供应用接口 API，便于二次开发
· 支持 Win 7、Win10 与 Linux 操作系统

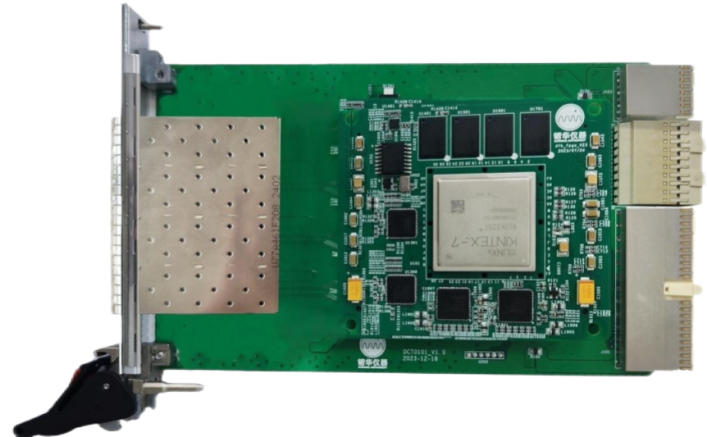

（3）光纤数据总线分析卡

光纤数据总线分析卡支持通信、仿真与测试功能，其内建的光功率测量和光功率调节模块，可实现对光纤以太网、RapidIO以及基于FC 的光纤通信接口的分析。同时板卡支持故障注入功能。

特性

· 支持光纤总线，通道数：2 路
· 支持上层协议通信、仿真与测试功能
· 每个节点可自定义 NC 或 NT，支持总线监控 NM 功能
· 通信速率：ARINC 818、FC-AE-1553、FC-AE-ASM 总线：支持 1.0625Gbps，2.125Gbps，4.25Gbps；Rapid IO 总线：支持 1.25Gbps，2.5Gbps，3.125Gbps，5.0Gbps
· 物理层参数调节：可调节发射光功率，调节范围为 -30dBm~-2dBm
· 故障注入功能
· 标准 3U PXIe 板卡，符合 PCI Express Gen 2.0 规范，板卡尺寸为 160mm*100mm*20mm
· 可为用户定制开发应用，并提供应用接口 API，便于二次开发
· 支持 Win 7、Win10 与 Linux 操作系统

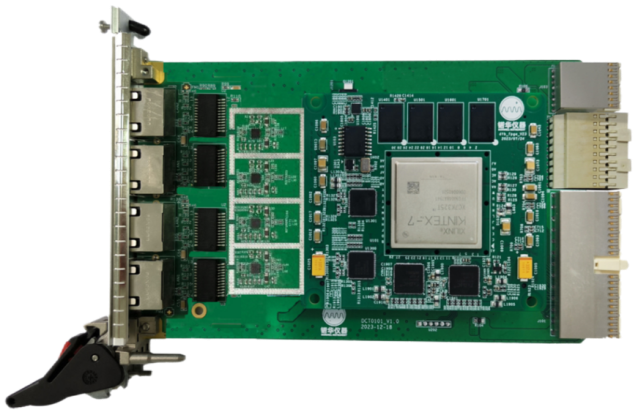

（4）高速数据总线分析卡

高速数据总线分析卡主要用来分析以太网类的高速总线的电气性能，如 PRP、AFDX 和 TTE 总线等，板卡内建总线波形合成模块和总线波形分析模块。

特性

· 支持 4 通道以太网通信，其中分析接口数量为 1 路（10M/100M/1000M 自适应）
· 内置波形分析模块，可实时采集总线波形，用来分析总线波形参数
· 内置波形合成模块，可任意调节总线波形参数，如上升/下降时间、峰峰值等
· 可调节如下波形参数：眼图高度，眼图抖动故障，上升/下降时间调节
· 支持协议层故障注入，以实现对以太网协议的分析
· 标准 3U PXIe 板卡，符合 PCI Express Gen 2.0 规范，板卡尺寸为 160mm*100mm*20mm
· 可为用户定制开发应用，并提供应用接口 API，便于二次开发
· 支持 Win 7、Win10 与 Linux 操作系统

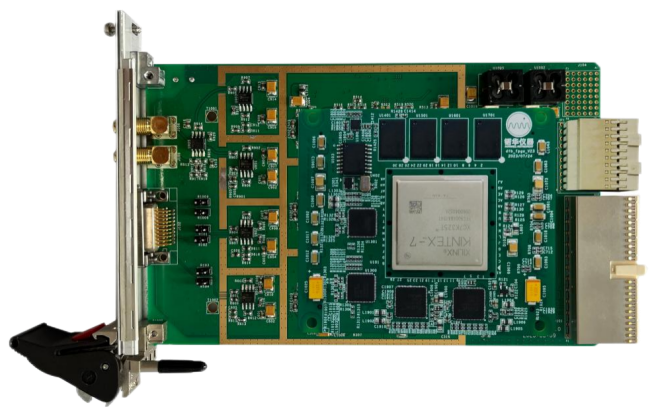

（5）常速数据总线分析卡

常速数据总线分析卡用以分析通信速率不大于10Mbps 的串行数据总线的电气性能，板卡内建总线波形合成模块和总线波形分析模块。

特性

· 内建总线控制器，支持各种常速总线通信，如 MIL-STD-1553B 总线、CAN 总线、RS232 总线、RS422/485 总线、ARINC429 总线等
· 支持总线仿真、总线监视、电气参数测试功能
· 内置总线波形合成模块，可任意调节总线波形参数，如上升/下降时间、峰峰值、过零点偏差等
· 内置总线波形分析模块，可实时采集总线波形，用来分析总线波形参数
· 可注入相关总线协议要求的协议层故障，从而实现对总线协议的分析
· 标准 3U PXIe 板卡，符合 PCI Express Gen 2.0 规范，板卡尺寸为 160mm*100mm*20mm
· 可为用户定制开发应用，并提供应用接口 API，便于二次开发
· 支持 Win 7、Win10 与 Linux 操作系统

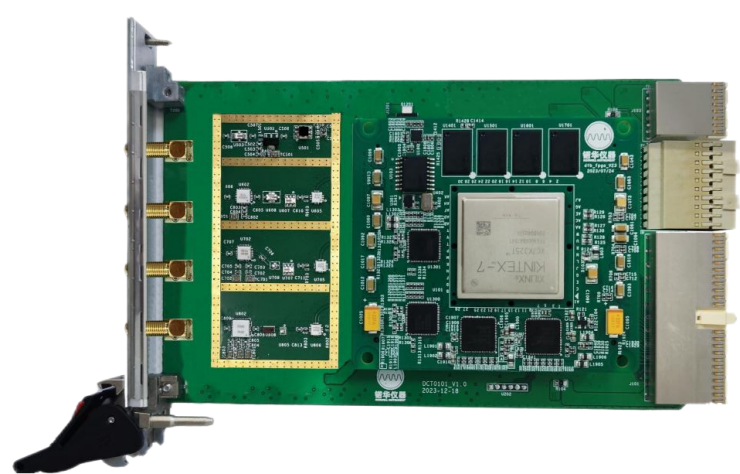

（6）射频信号发生器卡

射频信号发生器卡用以为被测设备提供射频测试信号，以测试被测设备接收端的性能是否符合要求。板卡集成射频基带信号合成模块、载波合成模块、混频调制模块与射频前端模块，可根据客户需求定制化输出信号的类型。

参数

· 本振频率范围：DC~18GHz
· 调制方式：FM, AM, BPSK, QPSK, QAM, 16QAM, 64QAM
· 工作模式：连续波、调制脉冲、线性调频信号
· 品质因数：-236dbc/Hz
· 归一化 1/f 噪声：-134dbc/Hz
· 抖动：36fs
· 步跳：2dbm
· 标准 3U PXIe 板卡，符合 PCI Express Gen 2.0 规范，板卡尺寸为 160mm*100mm*20mm
· 可为用户定制开发应用，并提供应用接口 API，便于二次开发
· 支持 Win 7、Win10 与 Linux 操作系统
